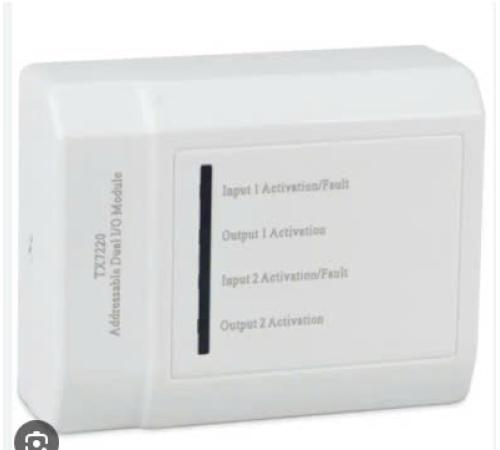

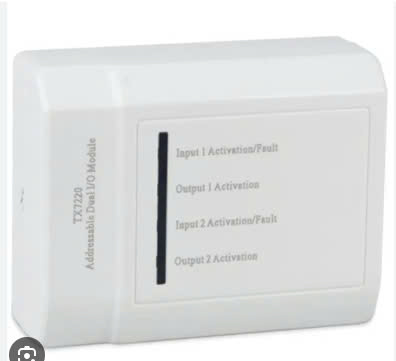

Module giám sát 2 ngõ vào/điều khiển 2 ngõ ra 24V và Relay cấp nguồn 24V TANDA TX7220

Mô-đun đầu vào / đầu ra kép có thể định địa chỉ TX7220 là một mô-đun giám sát 2 ngõ vào/điều khiển 2 ngõ ra điện áp. Thiết bị này thường được sử dụng cho các thiết bị ghi đè như thang máy, bộ phận giữ cửa, quạt hút khói, bộ phận xử lý không khí, bộ điều khiển tự động để cứu hỏa, BMS và vv Thiết bị có tính năng tín hiệu phản hồi tích hợp, theo kịch bản lệnh mô-đun giao diện được cấu hình sẵn, bộ điều khiển cảnh báo gửi lệnh khởi động tới thiết bị cần thiết để khởi động. Sau khi nhận được lệnh, mô-đun đầu ra cho phép rơle của nó thay đổi trạng thái. Khi mô-đun được kiểm soát và vận hành tín hiệu xác nhận sẽ gửi lại cho bộ điều khiển cảnh báo. Ngoài ra, thiết bị còn tích hợp bộ xử lý thông minh cung cấp chức năng giám sát tự động cho cả mạch hở và mạch ngắn của đường tín hiệu đầu vào.
Các chi tiết sản xuất theo tiêu chuẩn EN 54 phần 18, Tiêu chuẩn châu Âu. Các chi tiết có độ thẩm mỹ cao với thiết kế kín đáo sẽ bổ sung cho thiết kế xây dựng hiện đại và lắp ráp loại plug-in của nó làm cho cài đặt và bảo trì thuận tiện hơn cho trình cài đặt. Thiết bị tương thích với Bảng điều khiển báo cháy thông minh tương tự TX7004, được sản xuất bởi T & A sản xuất đơn lẻ, để tránh vấn đề tương thích về truyền thông địa chỉ.
Tính năng và lợi ích
Thiết kế theo tiêu chuẩn EN 54-18: 2005 / AC 2007
Tiếp điểm đầu ra relay với 2 mạch độc lập
Mã hóa địa chỉ điện tử
Công suất vòng lặp có thể lựa chọn bằng vòng hai dây hoặc 24VDC ngoài
Tự động kiểm tra trạng thái dây (Mở / Bình thường / Ngắn) cho cả hai dòng đầu vào và đầu ra.
Plug-in thiết kế kết cấu để dễ dàng cài đặt
Tăng cường khả năng chống nhiễu bằng cách sử dụng quá trình lọc sóng đa cấp
Thông số kỹ thuật
- Mã sản phẩm : TX7220
- Thương hiệu : TANDA
- Xuất xứ : UK
- Tuân thủ: EN54-18:2005/AC2007
- Điện áp hoạt động: Vòng lặp 24VDC
- Điện áp PSU bên ngoài: 20-28VDC
- Dòng điện hoạt động : Standby 0.6mA, Báo động: 1.6mA
- Dòng điện PSU bên ngoài : Standby 4mA, Báo động: 20mA
- Điện áp đầu ra điều khiển: 24VDC / 3A định mức (mỗi mạch)
- Giao thức / địa chỉ: T & A, Phạm vi giá trị từ 1 đến 254
- Đầu vào Relay: thường mở tiếp xúc khô
- Trở kháng đầu vào: 5.1Kohms / ¼ W
- Trạng thái chỉ báo LED:
+ Giám sát (Đầu vào 1 & 2): Đỏ, nhấp nháy theo định kỳ
+ Hoạt động: Đỏ bật sáng
+ Lỗi: Đỏ, nhấp nháy hai lần theo định kỳ
- Chất liệu / Màu sắc: ABS / RED
- Kích thước (LxWx H): 108.0mm × 86.0mm × 38.0mm
- Trọng lượng: 182g (có đế), 100g (không có đế)
- Nhiệt độ hoạt động -10 ° C đến + 50 ° C
- Xếp hạng bảo vệ chống xâm nhập: IP30
- Độ ẩm: 0 đến 95% Độ ẩm tương đối, Không ngưng tụ
